发布时间：2022-04-24 09:09:55

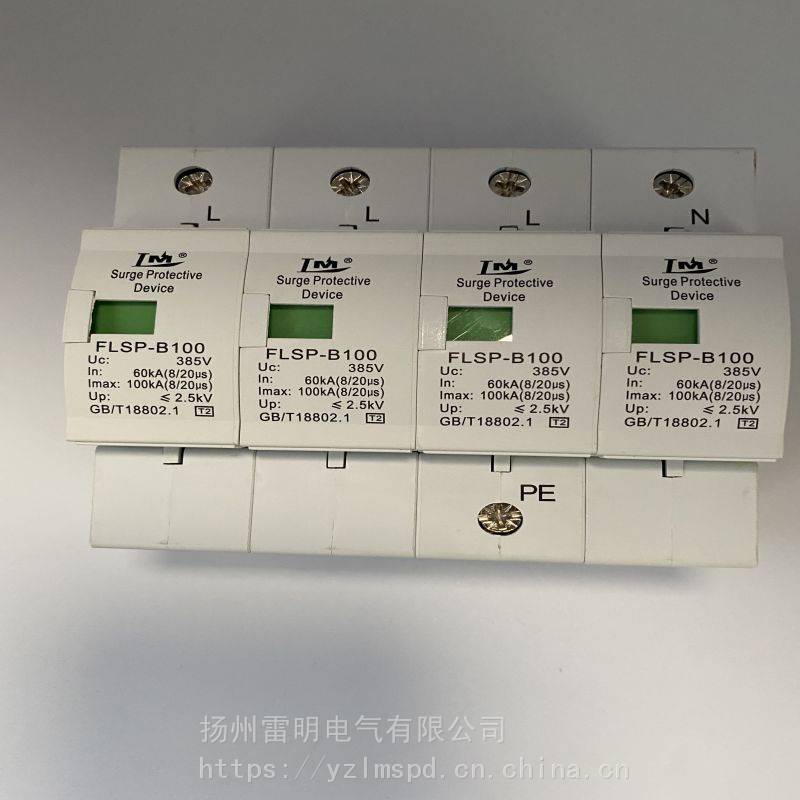

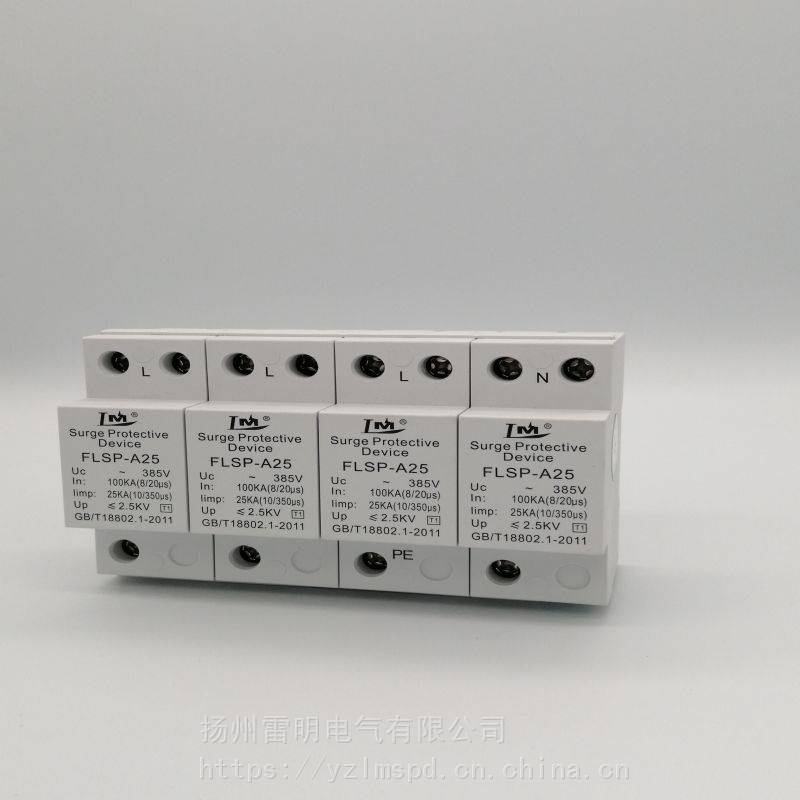

***试验浪涌保护器Iimp12.5kaup2.2kv介绍：
浪涌保护器(电涌保护器)适用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT、等供电系统，可作为LPZ1、LPZ2与LPZ3区界面处的等电位连接，其设计依据符合GB18802.1，IEC61643-1，外壳设计安装在35mm电气导轨上，该产品为置失效脱离装置。当电涌保护器因过流过热；击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块可在有工作电压情况下更换。
在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为“短路开关型SPD” 4、阻燃外壳设计，可方便地安装在35mm电气导轨上
***试验浪涌保护器Iimp12.5kaup2.2kv特点：
1、 SPD为一端口，防触电保护，户内式固定安装，电压限制型。
2、 SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显示绿色，失效脱离后显示红色。
3、 采用***芯片，通流量大。 SPD类别 限压型 限压型 电源系统 TT-TN-IT TT-TN-IT 额定电压 Un 220V/380V 220V/380V 大持续运行电压 Uc 385V 385V 标称放电电流 ln（8/20μs） 20KA 40KA 大放电电流FLSPax（8/20μs） 40kA 80kA 限制电压 Up ＜1800V ＜2000V 响应时间 ≤25ns ≤25ns 推荐串联过流断路装置 32A/10KA 32A/10KA 80KA SPD类别 限压型 电源系统 TT-TN-IT 额定电压 Un 220V/380V 大持续运行电压 Uc 385V 标称放电电流 ln（8/20μs） 10KA 大放电电流FLSPax（8/20μs） 20kA 限制电压 Up ＜1500V 响应时间 ≤25ns 推荐串联过流断路装置 4、安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接 这种浪涌保护器对电力系统和信号系统的后续防雷和室内精细保护有很好的效果 〇压敏型高能电涌保护器，大可承受峰值为100kA的8/20μs脉冲波不同之处也很明显，Imax 只对SPD 做一次冲击试验，试验后SPD 不发生实质性破坏；而In 可以做20次这样的试验，试验后SPD 也不能有实质性破坏
