T1级浪涌保护器和T2级浪涌保护器能量之比为17.5:1
T1级浪涌保护器：能经受***试验要求，能够承受10/350波形冲击放电电流的电涌保护器
T2级浪涌保护器，仅仅能够承受8/20波形的感应放电电流。
in40ka电涌保护器up1.5kv在电源引入的总配电箱处应装设Ⅰ级***试验的电涌保护器。
电涌保护器的电压保护水平Up值应小于或等于2.5kV。
冲击电流limp应大于等于12.5kA。 2表征SPD的主要技术参数选择 2.1保护模式 SPD可连接在L (相线)、N (中性线)、PE (保护线)间，如L 2L、L 2N、L 2PE、N 2PE,这些连接方式与供电系统的接地型式有关 可用于高海拔地区
两者之间的能量差别巨大，T1级浪涌保护器是直接被击中，T2级浪涌保护器是受到冲击波影响，
10/350uS波形冲击电流和8/20uS波形的感应放电电流能量之比为17.5:1，根据IEC的统计，同样的电流情况下，一个8/20uS雷电流10KA其雷电焦耳为1000J，那么，一个10/350uS雷电流10KA其雷电焦耳近似为17500J。
10/350uS和8/20uS雷电焦耳能量是有本质上的区别。浪涌保护器In100KAT1、标称电流In100KAT1浪涌保护器，
浪涌保护器接线方法有2种：
1. 串联式：从开关联线到浪涌保护器，再从浪涌保护器联线到负载端。这种方法适用于负载电流100A以下的配电箱，使用导线截面应该按负载电流选用；
2. 并联式：从开关联线到负载端。这种方法适用于负载电流100A以上的配电箱。联接到浪涌保护器的导线截面不受负载电流的影响，但长度不得过500mm
注意事项：
1. 接地线长度不得过500mm，用4mm2以上的双色导线，
2. 为了防止浪涌保护器失效后影响电网正常运行，并联于L线的浪涌保护器应该串接一个断路器、熔断器、或者SPD***SCB后备保护器。
3. 安装：浪涌保护器采用标准的35mm轨道安装；
4. 浪涌保护器采用2.5~35mm2的铜质导线联接，
in40ka电涌保护器up1.5kv详细介绍：用途：浪涌保护器模块有压敏电阻模块及放电间隙。
1、：表示由三个压敏电阻模块构成的浪涌保护器。
用三个压敏电阻模块保护三根火线，适用于IT系统及TN-C系统；
2、4P：表示由四个压敏电阻构成的浪涌保护器。
一级T1防雷浪涌保护器10/350
(10/350us波形：冲击电流Iimp≥25KA, Up≤2.5Kv)
(10/350us波形：冲击电流Iimp≥15KA, Up≤2.5Kv)
(10/350us波形：冲击电流Iimp≥12.5KA, Up≤2.5Kv)
220V/380V系统电源浪涌保护器
1. 220V/380V系统电源浪涌保护器：
***防雷（10/350us） ( T1级试验25KA)
***防雷（10/350us） ( T1级试验15KA)
***防雷（10/350us） ( T1级试验12.5KA)

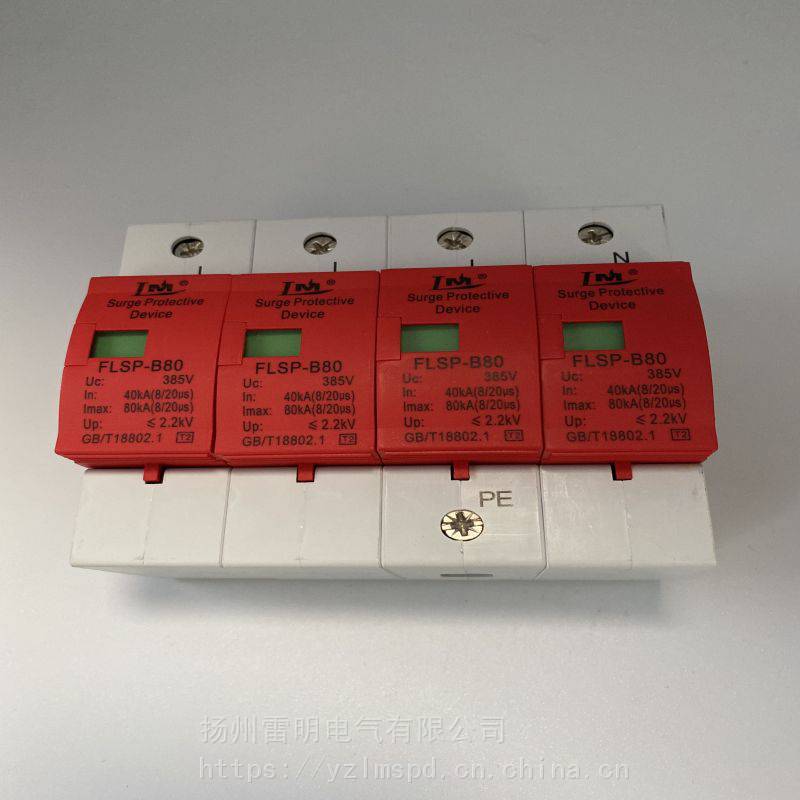

扬州雷明电气有限公司制造的“LM”品牌FLSP浪涌保护器，适用于交流50Hz/60Hz、400V及以下的TT、IT、TN-S、TN-C-S等低压工频交流电源系统中的等电位连接，对电网因雷击或浪涌过电行保护。 产品符合IEC 61643-1:1998、GB 18802.1-2002标准。
2. II、II***防雷（8/20us）100KA、80KA、60KA、40KA、20KA。 技术参数： 工作电压Un（V） 220V 大持续运行电压Uc（V） 320V 标称放电电流In（KA）8/20μs 80KA 大放电电流Imax（KA）8/20μs 150KA 电压保护水平Up(KV) ≤2.5 响应时间（ns） ＜100 后备丝(可选配) 63A 劣化指示 劣化指示窗口 工作环境 －40℃～＋85℃、相对湿度＜95% 120KA,150KA二级电涌保护器产品安装说明： 1、安装前必须切断电源，严禁带电操作第三级保护器对通过***级保护器的残余雷击能量进行保护
