1:电涌保护器In：40ka2级试验防雷技术参数：

EC类别/VDE规格等极/EN类型

 1/B/ T1

 1/B/ T1

 雷电测试电流(冲击电流)limp(10/350) μs

 100kA

 50kA

额定工作电压UN:                                AC

 230V/400V

 230V/400V

防雷器设定电压(持续工作电压) UN:FLT…CTRL  AC

 阻燃等级,符合UL:

 V0     电量

 50As

 2***s

 特征能量

 2500kJ/Ω 625kJ/Ω

 螺纹: M5

额定放电电流ln(8/20) μs

绝缘外壳材料:

 PA6.6-FR

 温度范围:

 -40℃至85℃

保护电平Up

 ≤0.9kV ≤0.9kV

 防护等级,符合IEC 60529/EN 60 529:

 IP20

无前置熔断器时的截断后续短路电流值

 3kA/260V

 3kA/260V

响应时间ta

 ≤1μs ≤1μs

漏电流

 ≤3×2.5mA ≤20μa/3×2.5mA

 扭矩: 4.5Nm

2：电涌保护器In：40ka2级试验防雷分级保护原理及选择标准：

  根据IEC60364-4三相电网电压为230V/400V被保护设备冲击耐受电压分为4类，其绝缘耐冲击的等级可确定电涌保护器的选择。低压电器设备按照标准，过电压类别为Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类，其绝缘耐冲击的等级分别为1.5KV、2.5KV、4KV、6KV。

如下：

 标称放电电流8/20μS 5-10KV 15-20KV 30-60KV 80-100KV

电涌保护器的电压保护水平＜1.5KV ＜1.9KV ＜2.0-2.4KV ＜2.6-3.2KV

1.5KV 2.5KV 4KV 6KV系列电涌保护器可选用

冲击耐压类别Ⅰ类 较低Ⅱ类 一般Ⅲ类 高

总配电柜绝缘冲击耐压

Ⅳ类 很高    负载类型终端设备分配电柜二次配电

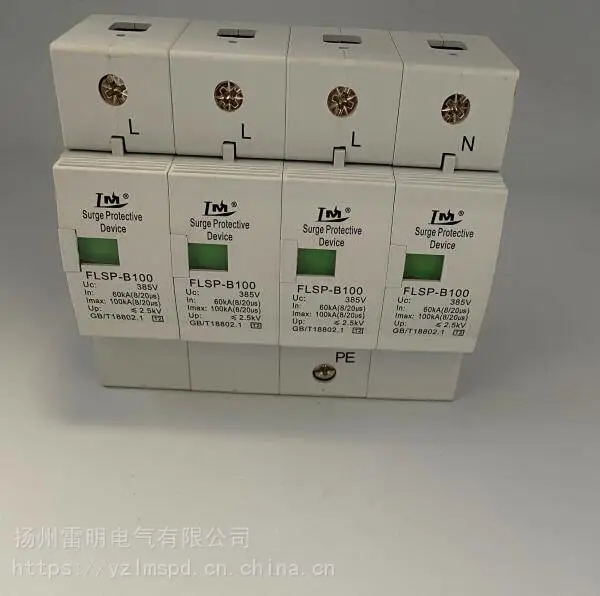

3：电涌保护器In：40ka2级试验防雷结构特点：

三相四模块放电流可达80KA

SPD为一端口，防触电保护，户内式固定安装，电压限制型。

SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指出信号。SPD正常工作时可视窗口显示绿色，失效脱离后显示红色。
